一、适用范围
爆炸性气体环境1区、2区；
ⅡA、ⅡB、ⅡC级爆炸性气体环境；
石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境；
多规格、多型式可供选择。
二、型号含义
三、产品特点
1、采用优质碳素钢或不锈钢制成
2、螺纹规格可根据用户要求特制，如NPT螺纹，英制以及公制灯各种非标螺纹。
3、可根据用户需要制作变径管接头。
4防爆标志：ExdII
5执行标准：GB3836.1、GB3836.2、IEC60079-0、IEC60079-1
四、技术参数
|
公称直径 |
尺寸 |
防护等级 |
防爆标志 |
防腐等级 |
电缆外径
（φ，mm) |
|
D |
L |
|
G1/2" |
41 |
62 |
IP55 |
Exd II |
WF1 |
6.5-10 |
|
G3/4" |
48 |
64 |
10-14 |
|
G1" |
57 |
65 |
12-17 |
|
G1 1 /4" |
69 |
70 |
15-23 |
|
G1 1 /2" |
72 |
80 |
18-26 |
|
G2" |
87 |
80 |
26-34 |
|
G2 1 /2" |
95 |
105 |
30-43 |
|
G3" |
115 |
115 |
38-51 |
五、注意事项
◆正标产品的两端螺纹型式为管螺纹，且为同一规格；
◆可根据用户要求定制公制螺纹、NPT螺纹以及其他螺纹型式。
例：1.若需订购防爆管接头，材质为碳素钢、螺纹规格为G3/4〞，结构型式为两端外螺纹，则订货型号为“BGJ-G3/4C”；
2.若需订购防爆管接头，材质为不锈钢、螺纹型式为一端内一端外螺纹（B型），内螺纹规格为G3/4〞，外螺纹规格为M25×1.5，,则订货型号为“BGJⅡ-B（G3/4内M25×1.5外”。 |

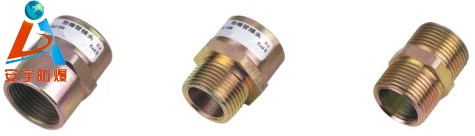

BGJ系列防爆管接头
