4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自然的，对人体无害的、对钢材无腐蚀性的气体。
B4-72型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。气体温度不得超过80℃。
B4-72 型风机的性能与选用件及基础尺寸与4-72 型一致，可按其样本选择。该风机结构基本与4-72型相同，No2.8-6A采用B35型带法兰盘与底脚的电动机。No6~12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。
F4-72型风机采用玻璃钢质材用于输送腐蚀性气体，其性能与基础尺寸同于4-72型。





从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示，叶轮逆时针旋转，称为左旋风机，以“左”表示。风机的出口位置，以机壳的出风角度表示。4-72型风机NO2.6-6出厂时均做成1种形式，使用单位根据要求再安装成所需要的位置，订货时不需注明。NO2.8出风口位置调整范围0°～225°，间隔是22.5°。NO8～12出风口位置调整范围0°～225°，间隔是45°。NO16～20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。风机的传动方式有A、B、C、D四种。4-72型风机中NO2.8-6采用A式传动，NO8-12采用C、D式传动，NO16-20采用B式传动。





4-72型风机中NO2.8-6主要由叶轮、机壳、进风口等 竞部分分配直联电机而组成，NO8-20除具有上述部分外，还有传动部分等。

◆叶轮由10后倾的机翼型叶片、曲线型前盘和平板后盘组成，用钢板或铸铝合金制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。

◆机壳做成三种不同型式。NO2.8-12机壳作成整体，不能拆开，NO16-20的机壳制成三开式，除沿中分水平分为三半外，上半部再沿中心线垂直分为二半，用螺栓连接。

◆进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

◆传动部分由主轴、由承箱、流动轴承、带轮或联轴器组成。





本样本只给NO10样机的夫因次性能表及曲线，由该性能及曲线计算NO10以上风机的有因次性能参数。

表1  4-72型NO10样机无因次性能表

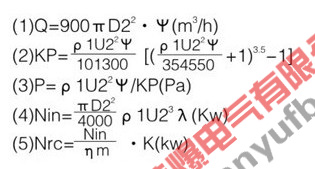

由无因次参数计算有因次参数的公式：



式中：Q-流量(m3/h)  P-全压(Pa) Nre-所需功率(kw)

U₂-叶轮叶片外缘线速度(m/s)  Hm-机械效率

KP-全压压缩性系数   Nin-内功率(kw)  D₂-叶轮叶片外缘直径(m)

ρ1-进气密度(kg/m³)   K-电机储备系数
