一、适用范围
1区、2区危险场所。
ⅡA、ⅡB IIC类爆炸性气体环境。
注：要求IIC类时注明.
二、型号含义
三、产品特点
1、铸铝合金外壳,表面喷塑。
2、装塑壳式断路器。
3、或电缆布线均可。
4、GB3836-2000，IEC60079标准要求。
四、技术参数
|
额定电压（V） |
支路电流（A） |
支路数 |
防爆标志 |
进线口螺纹（G") |
出线口螺纹（G") |
防护等级 |
|
380 |
100A以下 |
2 |
Exde II BT6
* Exde II CT6 |
2-3 |
1 1 /2 |
IP54
* IP55 |
|
|
产品结构
|
规格 |
内装元件 |
结构类型 |
备注 |
|
支路电流小于63A |
小型断路器交流接触器，万能转换开关，热继电器。 |
采用模块式结构，实现多回路自由组合。 |
进线线口数量及规格根据用户要求制定 |
|
支路电流大于63A |
塑壳断路器,交流接触器,万能转 换开关,热继电器. |
采用大壳体组合 |
五、外形及安装尺寸
|

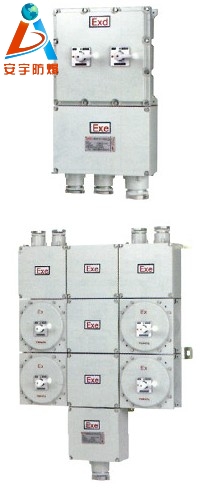

BXX系列防爆动力检修箱（IIB、IIC）
